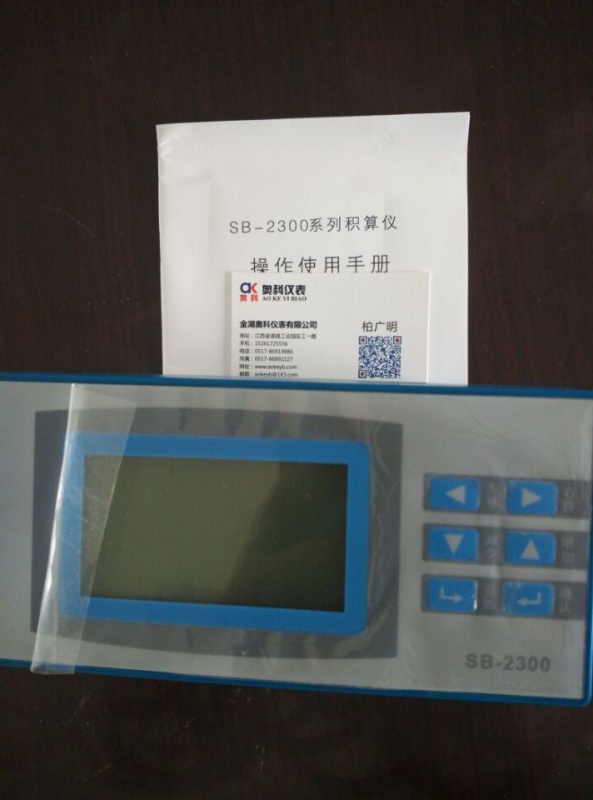

SB-2300流量积算仪

发布时间:2015-09-02

SB-2300流量积算仪

江苏奥科仪表有限公司

销售热线:0517-86919886  15261725556 柏经理

11SB-2300流量积算仪概述

    在流量测量的整个环节中,流量积算仪承担着关键的“承上启下”作用,它首先得能配套类型繁多的各类流量计,如孔板﹑V锥﹑弯管﹑涡街﹑电磁﹑质量等流量计,其次,测量的对象复杂多样,如蒸汽﹑压缩空气﹑氧气﹑氮气﹑水等,特别是现场的各种恶劣环境及干扰包括电源不稳定﹑雷击﹑变频器的频繁启动﹑配接的传感器发生故障···这些都要求流量积算仪的可靠性能得保证得足够宽泛,特别是近年通信技术的发展,又需要积算仪和各种通信模块及各种通信协议之间能稳定便捷地完成数据交互。

 既要满足上述条件,还能方便简洁地设定操作,这就是SB-2300系列流量积算仪的应用背景。本系列共分SB-2300ASB-2300H两种。 SB-2300A用于24种介质的流量测量,SB-2300H用于3种介质的热差量(含冷量)计量。


121抗干扰能力强

 ◇所有输入输出信道包括通信接口和模拟输出接口都采用数字隔离设计

◇输入输出设计有多层过载和过压保护措施,有效抵御现场变送器故障引起的烧机现象

 ◇电源电路采用高效率线性电源

 ◇仪表外壳采用金属壳体,密封性强,电磁屏蔽能力强

◇仪表接线采用自动垂落盖板设计,可遮挡现场灰尘

◇强电接线端和信号线接线端彼此区域独立,所有接线端螺钉均抗腐蚀处理

◇独特的防雷击技术,确保雷雨季节不被雷击顺坏



122简洁易懂的操作系统

 ◇用户通过选择流量计和介质,系统会自动对应提供所需的参数设定

 ◇质量流量、体积流量的单位可自动换算

 ◇差压式流量计的免流量系数计算

SB-2300A储有水﹑饱和蒸汽﹑过热蒸汽﹑空气﹑氮气﹑氧气﹑氢气﹑氯气﹑氨气﹑氦气﹑氩气﹑甲烷﹑乙烷﹑丙烷﹑乙炔﹑乙烯﹑丙烯﹑丁烯﹑苯﹑硫化氢﹑正丁烷﹑正戊烷﹑一(氧)化碳﹑二(氧)化碳等气体的专用测量设置

SB-2300H储有水﹑饱和蒸汽﹑热油的专用设置



123广泛的通用性

1.2.3.1适用流量计范围:

1.所有差压式流量计:各类标准、非标准节流件、V锥、弯管、均速管(××巴)、测速管、探针等。

2.所有线性电流信号流量计:涡街、旋进、电磁、超声、靶式、浮子、热式质量、科氏力质量﹍﹍等。

3.各类脉冲信号、定值频率信号流量计:涡轮、涡街、各类质量式﹍﹍等。

1.2.3.2适用流体范围:水、热油及其它各类液体、气体、过热蒸汽、饱和蒸气。



124 丰富的显示界面

SB-2300A显示瞬时流量、累积流量、温度、压力、密度、差压(频率)、当前时间﹑停电记录

SB-2300H显示瞬时流量、累积流量、瞬时热量﹑累积热量﹑入口温度﹑出口温度﹑温差、压力、密度、热焓﹑差压(频率)、当前时间﹑停电记录

 ◇SB-2300A显示瞬时流量、温度、压力的实时运行曲线

   SB-2300H显示瞬时热量﹑入口温度﹑出口温度的实时曲线

 ◇SB-2300A追忆历史瞬时流量、温度、压力

   SB-2300H追忆历史瞬时热量﹑温度、压力

◇显示通信数据收发是否正常

◇累积量带一位小数,方便用户计量



125完善的运算功能

◇对水采用温度补偿、或设定密度补偿,测量质量流量、体积流量。

◇对其它液体采用温度补偿(一次式)、或设定密度补偿,测量质量流量、体积流量。

◇对气体采用温度、压力参数补偿、或设定密度补偿,测量标准状态体积流量、质量流量。

◇对蒸汽采用“国际公式化委员会IFC 1967公式第一部分Ⅱ区”计算密度、自动识别蒸汽的过热、饱和状态,采用温度、压力补偿、或设定密度补偿,测量质量流量。

对热量计量设计符合中华人民共和国城镇建设行业标准CJ 128-2000CJ 128-2007

◇对饱和蒸汽单压力或单温度补偿、或设定密度补偿,测量质量流量。

◇差压式流量计自动系数计算。

◇气体测量:“标准体积流量”-“质量流量”之间可随时相互转换显示。

◇对过热蒸汽温度、压力补偿,测量热量、质量流量。

◇对冷水、热水单温度补偿,测量热量及质量流量。

◇对饱和蒸汽单压力、单温度或温、压补偿,测量热量、质量流量。



126实用方便的管理功能

◇设“普通用户”和“管理员”两级密码,这两级密码可以任意修改。对“累积量清零”采取“管理员”级别管理

◇可对低流量设定“协议下限”,高流量实行“超上限计量”

◇记录流量、压力、温度信号的实时运行曲线

◇记录最近18次仪表掉电发生的日期和时间,总掉电次数及总掉电时间

◇自动生成累积流量的日报、月报、年报

◇自动记录最末次进入设定的时间



126过热蒸汽和饱和蒸汽的自动判断功能

    测量蒸汽温压补偿时,仪表自动判断过热和饱和蒸汽,并按相应的密度进行补偿



127方便的在线恢复功能

    发现仪表精度偏差,可在现场在线“恢复”,无需任何仪器或带回试验室



128热量换算和输出功能

测量蒸汽和水时,可根据瞬时流量的大小同步换算成对应的热量,并可在流量和热量之间选择输出420mA



129全面的附加功能

◇每台仪表配备RS485通讯接口,能将仪表的全部显示参数和设定内容进行上传,并能在标准MODBUS协议和SB-2100协议之间方便切换,同时可根据客户需求开发特殊协议,包括HARTPROFIBUS-DP协议等

◇每台仪表配备420mA输出接口,根据设定可输出瞬时流量或瞬时热量

◇双电源供电,通过UPS接口可实现AC220~和DC1030V的自动切换

◇可实现双通信



1211标准的外型尺寸

    横式:仪表外型为80×160×150 mm

竖式:仪表外型为80×160×150 mm

    壁挂式:仪表外型为210mm×278mm×85mm



13技术指标

1-1

模拟输入

流量输入信号

频率信号:05000HzV1VV5V

Ⅱ型标准信号:(010mA

型标准信号:(420mA

压力输入信号

Ⅱ型标准信号:(010mA

型标准信号:(420mA

温度输入信号

热电阻:Pt100  80500    Pt1000   80500

Ⅱ型标准信号:(010mA

型标准信号:(420mA

流量(热量)输出信号

Ⅲ型标准信号:(420mA

过热蒸汽的密度范围

压力:026.55MPa,温度:100500

热水的密度热焓范围

0399.5

热油的密度热焓范围

-219.6399.5

精度

流量温压补偿的相当精度为±0.5%

供电

AC220V±15%      DC1030V  最大功耗:5VA

输出配电

12V112V/60 mA   24V124V/60mA     24V224V/60mA

绝缘强度

电源对地绝缘强度1500VAC1分钟

电源对外壳绝缘强度大于1500VAC1分钟

通讯接口

提供RS-232RS-485两种通讯接口供用户选择,最多可连接255

通讯协议

通讯波特率有8种可选,即1200n1, 1200e1, 2400n1, 2400e1 , 4800n1, 4800e1, 9600n1, 9600e1

采样周期

1秒,即1秒对各通道均采样1

记录

记录间隔(分种)

可对温度压力和流量的记录时间

1

7

5

35

10

70

20

140

30

210

60

420

显示

LCD显示,运行环境温度范围:-20℃~70

按键

6个面膜按键

重量

1Kg

安装面板厚度

1.58.0mm

环境条件

工作:温度(-2070,相对湿度(1085)%(无结露)

141开箱:

仪表包装:外形是纸箱,中层是防震泡沫,内层是塑料袋。箱内装有:

                                               1-2

序号



数 量

1

装箱单

1

2



1

3

固定支架

1

4

使用说明书

1

5

产品合格证

1

145直流电源的接线

为防备停电,SB-2300流量积算仪可接收交流和直流电源的双供电,当交流电源断电时,仪表自动启用直流电源作为仪表的电源,当交流电源恢复时再自动切换到交流电源上。

直流电源的供电电压在DC1030V范围内。

直流电源若是蓄电池,充电不在本仪表范围内。



146设定

SB-2300流量积算仪在完成了接线和通电后还需要进行设定,包括模式设定、参数设定、系统设定和通讯设定。请根据选用的流量计和测量的介质,详细阅读第二~八章。



A: 通道代号:热量表示一次侧瞬时热差量的实时曲线画面

入温表示供水温度的实时曲线画面;

出温表示回水温度的实时曲线画面;

键切换不同输入信号的实时曲线。

B: 当前测量值:当前测量值及单位,对应曲线最右端的点。

C:百分比量程:实时曲线采用智能追踪全动态显示,能够根据本屏数据的实际波动范围进行自动缩放,使之在LCD显示器有限的分辩率下,保证有最大的显示精度。屏中竖虚线处数字显示该虚线处所对应的百分比量程。

D:显示实时曲线的当前的时:分:秒时间值,对应曲线最右端的点。

E:显示实时曲线最左边的点的时间:对应当前时间以前128秒的时间值(记录间隔为1秒时),此值会随记录间隔的变化而变化。




“A”:通道代号:“F”表示瞬时流量

               “T”表示温度

               “P”表示压力

“B”:历史追忆时间:表示年-月-日 时-分的历史时间,对应曲线最右端的点。

“C”:百分比量程:实时曲线采用智能追踪全动态显示,能够根据本屏数据的实际波动范围进行自动缩放,使之在LCD显示器有限的分辩率下,保证有最大的显示精度。屏中竖虚线处数字显示该虚线处所对应的百分比量程。

“D”:显示追忆曲线的时间段长度:右端“0”对应屏幕上端的历史时间,左端“2hr”对应此时间以前2小时的时间值,显示的是本幅画面所能追忆的时间段,此值会随记录间隔的变化而变化。追忆画面显示的曲线与实时曲线一样也是智能追踪动态缩放显示的。

“E”:追忆方式:分为“M” :手动追忆

                    “A” :自动追忆

                    “L” :定位追忆

     “”键切换

“F”:历史追忆时间下的记录值:对应显示的历史追忆时间的记录值。



SB-2300H追忆画面组


 “A”:通道代号:“H”表示瞬时热差量

                 “T”表示入口温度

                 “P”表示压力

“B”:历史追忆时间:表示年-月-日 时-分的历史时间,对应曲线最右端的点。

“C”:百分比量程:实时曲线采用智能追踪全动态显示,能够根据本屏数据的实际波动范围进行自动缩放,使之在LCD显示器有限的分辩率下,保证有最大的显示精度。屏中竖虚线处数字显示该虚线处所对应的百分比量程。

“D”:显示追忆曲线的时间段长度:右端“0”对应屏幕上端的历史时间,左端“2hr”对应此时间以前2小时的时间值,显示的是本幅画面所能追忆的时间段,此值会随记录间隔的变化而变化。追忆画面显示的曲线与实时曲线一样也是智能追踪动态缩放显示的。

“E”:追忆方式:分为“M” :手动追忆

                    “A” :自动追忆

                    “L” :定位追忆

     “”键切换

“F”:历史追忆时间下的记录值:对应显示的历史追忆时间的记录值。
